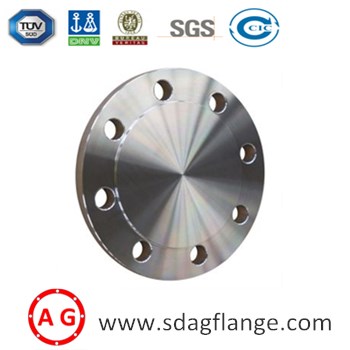

உங்கள் குழாய் அமைப்பிற்கு ஒரு பிளைன்ட் ஃபிளேன்ஜைத் தேர்ந்தெடுக்கும்போது, பாதுகாப்பு, இணக்கத்தன்மை மற்றும் நீண்ட கால செயல்திறனை உறுதிப்படுத்த, தொடர்புடைய தொழில் தரங்களைப் புரிந்துகொள்வது மிகவும் முக்கியமானது. குழாய் அல்லது கப்பலின் முடிவை மூடுவதற்குப் பயன்படுத்தப்படும் ஒரு முக்கிய அங்கமாக, ஒரு குருட்டு விளிம்பு அழுத்தம், வெப்பநிலை மற்றும் சுற்றுச்சூழல் நிலைமைகளைக் கையாள கடுமையான குறிப்புகளை சந்திக்க வேண்டும். கீழே, உயர்தர குருட்டு விளிம்பை வரையறுக்கும் அத்தியாவசிய தரநிலைகள் மற்றும் அளவுருக்களை நாங்கள் உடைக்கிறோம்.
குருட்டு விளிம்புகள் சர்வதேச அளவில் அங்கீகரிக்கப்பட்ட தரநிலைகளின்படி சீரான தன்மை மற்றும் நம்பகத்தன்மைக்கு உத்தரவாதம் அளிக்கப்படுகின்றன. மிகவும் பரவலாக ஏற்றுக்கொள்ளப்பட்ட தரநிலைகள் பின்வருமாறு:
ASME B16.5: இந்த தரநிலையானது, 24 அங்குலங்கள் வரையிலான அளவுகளில், குருட்டு விளிம்புகள் உட்பட, குழாய் விளிம்புகளுக்கான பரிமாணங்கள், சகிப்புத்தன்மை மற்றும் அழுத்தம்-வெப்பநிலை மதிப்பீடுகளை உள்ளடக்கியது.
ASME B16.47: பெரிய குருட்டு விளிம்புகளுக்கு (24 அங்குலத்திற்கு மேல்) பொருந்தும், இந்தத் தரநிலையானது தொடர் A மற்றும் B விளிம்புகளுக்கான தேவைகளைக் குறிப்பிடுகிறது.
ASTM A105/A105M: பயன்படுத்தப்படும் கார்பன் எஃகு கூறுகளுக்கான நிலையான பொருள் விவரக்குறிப்புகுருட்டு விளிம்புகள்.
EN 1092-1: விளிம்புகளுக்கான ஐரோப்பிய தரநிலை, வரையறைகள், வகைகள் மற்றும் பரிமாணங்களை வழங்குகிறது.
எம்எஸ்எஸ் எஸ்பி-44: உயர் அழுத்த பயன்பாடுகளுக்கு குருட்டு வகைகள் உட்பட எஃகு பைப்லைன் விளிம்புகளில் கவனம் செலுத்துகிறது.
இந்த தரநிலைகள் ஒவ்வொரு குருட்டு விளிம்பும் நிலையான தரம் மற்றும் செயல்திறன் பண்புகளுடன் உற்பத்தி செய்யப்படுவதை உறுதி செய்கிறது.
ஒரு குருட்டு விளிம்பை மதிப்பிடும்போது, அது உங்கள் திட்டத் தேவைகளைப் பூர்த்திசெய்கிறதா என்பதை உறுதிப்படுத்த பின்வரும் அளவுருக்களைக் கவனியுங்கள்:
பொருள் தரங்கள்:
கார்பன் ஸ்டீல்: ASTM A105, A350 LF2
துருப்பிடிக்காத எஃகு: ASTM A182 F304, F316
அலாய் ஸ்டீல்: ASTM A182 F11, F22
அழுத்த மதிப்பீடுகள்:
குருட்டு விளிம்புகள் குறிப்பிட்ட வெப்பநிலையில் அழுத்தத்தைத் தாங்கும் திறனின் அடிப்படையில் மதிப்பிடப்படுகின்றன. பொதுவான மதிப்பீடுகள் அடங்கும்:
150 பி.எஸ்.ஐ
300 பி.எஸ்.ஐ
600 பி.எஸ்.ஐ
900 பி.எஸ்.ஐ
1500 பி.எஸ்.ஐ
2500 பி.எஸ்.ஐ
பரிமாணங்கள்:
முக்கிய பரிமாண அளவுருக்கள் வெளிப்புற விட்டம், போல்ட் வட்டத்தின் விட்டம் மற்றும் தடிமன் ஆகியவை அடங்கும். பொதுவான அளவுகளுக்கான குறிப்பு அட்டவணை கீழே உள்ளது:
| அளவு (NPS) | வெளிப்புற விட்டம் (OD) | போல்ட் வட்டத்தின் விட்டம் | தடிமன் | போல்ட் துளைகளின் எண்ணிக்கை |
|---|---|---|---|---|
| 1/2 | 3.75 அங்குலம் | 2.38 அங்குலம் | 0.44 அங்குலம் | 4 |
| 2 | 6.00 அங்குலம் | 4.75 அங்குலம் | 0.69 அங்குலம் | 8 |
| 4 | 9.00 அங்குலம் | 7.50 அங்குலம் | 0.88 அங்குலம் | 8 |
| 8 | 13.50 அங்குலம் | 11.75 அங்குலம் | 1.25 அங்குலம் | 12 |
| 12 | 19.00 அங்குலம் | 17.00 அங்குலம் | 1.62 அங்குலம் | 16 |
| 16 | 22.50 அங்குலம் | 20.25 அங்குலம் | 1.88 அங்குலம் | 20 |
முக வகைகள்:
உயர்த்தப்பட்ட முகம் (RF)
தட்டையான முகம் (FF)
வளைய வகை கூட்டு (RTJ)
ஒவ்வொரு பிளைண்ட் ஃபிளேன்ஜும் குறிப்பிட்ட குழாய் கட்டமைப்புகள் மற்றும் செயல்பாட்டுக் கோரிக்கைகளுக்குப் பொருந்தும் வகையில் வடிவமைக்கப்பட்டுள்ளது. சரியான பொருள் தேர்வு மற்றும் பரிமாண தரநிலைகளை கடைபிடிப்பது கசிவு-ஆதாரம் மற்றும் நீடித்த செயல்திறனுக்கு முக்கியமானது.
எண்ணெய் மற்றும் எரிவாயு, இரசாயன செயலாக்கம், நீர் சுத்திகரிப்பு மற்றும் மின் உற்பத்தி போன்ற தொழில்களில் ஒரு குருட்டு விளிம்பு பொதுவாக பயன்படுத்தப்படுகிறது. குருட்டு விளிம்பைத் தேர்ந்தெடுக்கும்போது, அது தொடர்புடைய ASME, ASTM அல்லது EN தரநிலைகளுக்கு இணங்குகிறதா என்பதை எப்போதும் சரிபார்க்கவும். கூடுதலாக, குழாய் பொருள் மற்றும் ஊடக நிலைமைகளுடன் இணக்கத்தன்மையை உறுதிப்படுத்தவும் (எ.கா., அரிக்கும் சூழல்களுக்கு துருப்பிடிக்காத எஃகு அல்லது பூசப்பட்ட விளிம்புகள் தேவைப்படலாம்).
சுருக்கமாக, குருட்டு விளிம்புகளுக்கான தரநிலைகள் மற்றும் அளவுருக்களைப் புரிந்துகொள்வது உங்கள் உள்கட்டமைப்பு திட்டங்களுக்கு தகவலறிந்த முடிவுகளை எடுக்க உதவுகிறது. தற்காலிக சீல் அல்லது நிரந்தர தனிமைப்படுத்தலுக்கு, நன்கு தயாரிக்கப்பட்ட குருட்டு விளிம்பு அமைப்பு ஒருமைப்பாடு மற்றும் பாதுகாப்பை உறுதி செய்கிறது.
நீங்கள் மிகவும் ஆர்வமாக இருந்தால்ஷான்டாங் ஐகுவோ ஃபோர்ஜிங்இன் தயாரிப்புகள் அல்லது ஏதேனும் கேள்விகள் இருந்தால், தயவுசெய்து தயங்க வேண்டாம்எங்களை தொடர்பு கொள்ளவும்!
